陶粒濾料屬于凈水材料的一種，每年陶粒濾料在污水處理中的用量是非常巨大的。陶粒濾料不僅可以過(guò)濾污水循環(huán)水，同時(shí)陶粒濾料還可以作為生物曝氣池的生物掛膜使用，近年來(lái)我國(guó)加大對(duì)環(huán)保的整治力度，人工濕地的數(shù)量也多了起來(lái)，陶粒濾料也廣泛的應(yīng)用于人工濕地之中。今天我們皓泉陶粒廠家就來(lái)講解下我國(guó)陶粒濾料的種類(lèi)及陶粒濾料的作用。1.黏土陶粒
    以黏土、亞黏土等為主要原料，經(jīng)加工制粒，燒脹而成的。如采用紅黏土粉煤灰，頁(yè)巖為主要原料，加入適量的化工原料，可生產(chǎn)出多孔球形輕質(zhì)陶粒濾料。多孔陶粒濾料具有強(qiáng)度好、孔隙率大、比表面積大、化學(xué)穩(wěn)定性好的優(yōu)點(diǎn)，可以作為濾料用于污水和自來(lái)水的處理工藝中。
    2.粉煤灰陶粒與粉煤灰陶砂
    粉煤灰陶粒與粉煤灰陶砂是以工業(yè)廢料粉煤為主要原料，加入一定量膠結(jié)料和水，加工成球形后燒結(jié)而成的。其粒徑為5mm以上的輕粗骨料稱為燒結(jié)粉煤灰陶粒；料徑小于5mm的輕細(xì)骨料稱為粉煤灰陶砂。

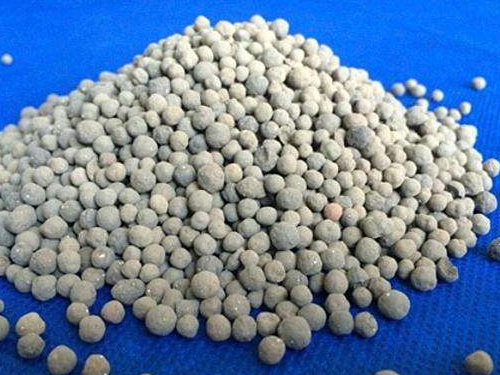

    污水處理用粉煤灰陶粒濾料
    粉煤灰陶粒
    粉煤灰陶粒一般呈球狀，堆積密度不大于1100kg/m³,粒徑5~20mm,表皮粗糙堅(jiān)硬，內(nèi)部有許多細(xì)微氣孔，具有體輕、高強(qiáng)等優(yōu)點(diǎn)。煤灰陶粒規(guī)格要求如下：
    (1)粉煤灰陶粒的吸水率不應(yīng)低于22%,軟化系數(shù)不應(yīng)小于0.80;
    (2)粉煤灰陶粒的抗凍性要求如下：經(jīng)15次凍融循環(huán)后的重量損失不應(yīng)大于5%;也可用硫酸鈉溶液法測(cè)定其堅(jiān)固性，經(jīng)5次特環(huán)試驗(yàn)后的重量損失不應(yīng)大于5%;
    (3)重摸損失要求如下：用煮沸法檢驗(yàn)時(shí)，其重量損失不應(yīng)大于2%;
    (4)粉煤灰陶粒的燒失量不應(yīng)大于4%;
    (5)粉煤灰陶粒中有害物質(zhì)應(yīng)符合表4的規(guī)定。
    表4粉煤灰陶粒中有害物質(zhì)規(guī)定指標(biāo)
    粉煤灰陶粒具有比表面積大、表面能高、內(nèi)部存在著鋁、硅氧化物等活性點(diǎn)，具有良好的吸附性能，易于再生便于重復(fù)利用，因此是一種廉價(jià)的吸附劑。在廢水處理中具有廣闊的應(yīng)用前景。
    3.頁(yè)巖陶粒
    頁(yè)巖陶粒又稱膨脹頁(yè)巖，采用黏土質(zhì)頁(yè)巖、板巖等為原料，經(jīng)破碎、篩分，或粉磨成球，燒脹而成。陶粒濾料具有孔隙率高、比表面積大、化學(xué)性能穩(wěn)定、機(jī)械強(qiáng)度高、過(guò)濾水質(zhì)好、不含有害物質(zhì)、滲透能力強(qiáng)、濾速高、產(chǎn)水匾高等特點(diǎn)，可作為水廠濾池和污水處理過(guò)濾的濾料。有關(guān)企業(yè)給出的技術(shù)指標(biāo)如表5所示，供參考。
    表5相關(guān)企業(yè)頁(yè)巖陶粒主要技術(shù)指標(biāo)
    4.河底泥陶粒
    大量的江河湖水經(jīng)過(guò)多年的沉積形成了很多泥沙。利用河底泥替代黏土，經(jīng)挖泥、自然干燥、生料成球、預(yù)熱、焙燒、冷卻制成陶粒。河底泥陶粒可以作為填料用千生物濾池處理污水。
    5.硅藻土陶粒
    硅藻土是由較細(xì)的硅藻殼聚集、經(jīng)生物化學(xué)沉積作用形成的沉積巖，硅藻土呈疏松狀，吸水和吸附能力強(qiáng)，熔點(diǎn)高，具有多孔結(jié)構(gòu)。目前生產(chǎn)硅藻土陶粒有兩種方法：焙燒法和免燒法。如果硅藻土成巖秤度較高，已呈塊狀，可以采用直接焙燒，然后破碎至所需粒度。免燒法是將粉碎好的硅藻土，配入CaO含量大于80%的石灰和模數(shù)為2.8的硅酸鈉混合拌勻，在成球盤(pán)中加水滾動(dòng)成球，經(jīng)一定時(shí)間養(yǎng)護(hù)即成硅藻土陶粒。有人應(yīng)用硅藻土陶粒作為濾池的填料，對(duì)城市污水處理廠尾水進(jìn)行末端脫氮除磷深度處理的研究，結(jié)果表明處理后出水水質(zhì)可穩(wěn)定達(dá)到《城鎮(zhèn)污水處理廠污染物排放標(biāo)準(zhǔn)》(GB18918—2002)一級(jí)A標(biāo)準(zhǔn)。
    6.煤旰石陶粒
    煤研石含有較高的碳及硫，燒失最較大。李國(guó)昌等以煤石為原料，分別采用破碎法和成球法制成濾料生料，經(jīng)快升溫或慢升溫焙燒獲得陶粒濾料，均能得到性能優(yōu)良的陶粒制品，而成球法制品的氣孔率普遍高于破碎法。實(shí)際生產(chǎn)時(shí)，可根據(jù)煤旰石特性、產(chǎn)品的性能要求、生產(chǎn)成本等確定煤旰石陶粒濾料的制備工藝。有人利用煤旰石作為主要原料，制備了生物濾池用陶粒濾料，將濾料用于曝氣生物濾池反應(yīng)器的實(shí)驗(yàn)，結(jié)果表明煤旰石陶粒濾料掛膜快、易于反沖洗，對(duì)水中有機(jī)物和NH3—N的去除效果良好。
    7.生物污泥陶粒
    以生物污泥為主要原材料，經(jīng)過(guò)烘干磨碎、成球后，燒結(jié)成型。與石英砂相比，生物污泥陶粒的比表面積為同體積石英砂的2~3倍，孔隙率為石英砂的1.3~2倍。生物陶粒濾料可作為工業(yè)廢水高負(fù)荷生物濾料池的生物膜載體、自來(lái)水微污染水源預(yù)處理用生物濾池的濾料。生物污泥陶�？梢越杂脕�(lái)鋪設(shè)于景觀水底，用以吸收水中的氨氮和磷等污染物。
    8.納米改性陶粒
    合成新型的納米陶粒是水處理填料用陶粒的一個(gè)新嘗試，它對(duì)傳統(tǒng)陶粒比表面積小，難掛膜，生物親和力低、易堵塞等缺點(diǎn)有一定的改善。通過(guò)對(duì)陶粒生產(chǎn)原料配比、比表面積、孔隙尺寸及內(nèi)部結(jié)構(gòu)的綜合考慮，不斷優(yōu)化制備工藝，并添加納米材料和適當(dāng)?shù)呐蛎泟┻M(jìn)行改性，使陶粒朝增大空隙率、減少壓降、增大比表面積、改善潤(rùn)濕性能和功能多樣化的方向發(fā)展，不斷提高填料的性能，以促進(jìn)水處理工藝特別是生物膜法處理工藝的發(fā)展。
